F-Examen : 2011-09-15 11:40 uur (50 vragen).

Vraag 1

De diodeschakeling D is hier een:

PE1HVH - image bij vraagnr 1

	balansmodulator
	frequentievermenigvuldiger
	bruggelijkrichter
	frequentiemodulator

Vraag 2

Diode D₁ is een:

PE1HVH - image bij vraagnr 2

	varicapdiode (capaciteitsdiode)
	zenerdiode
	gelijkrichtdiode
	LED

Vraag 3

Zie afbeelding
Op de loper van R₁₅ is een sinusvormig signaal aanwezig.
De potentiometer staat in de middenstand.

Het aan de hoofdtelefoon aangeboden signaal:

PE1HVH - image bij vraagnr 3

	is in fase met het signaal op de loper van R₁₅
	ijlt 360 graden na t.o.v. het signaal op de loper van R₁₅
	ijlt 270 graden na t.o.v. het signaal op de loper van R₁₅
	is in tegenfase met het signaal op de loper van R₁₅

Vraag 4

De middenfrequentversterker is opgebouwd rond transistor:

PE1HVH - image bij vraagnr 4

	Q2
	Q1
	Q6
	Q3

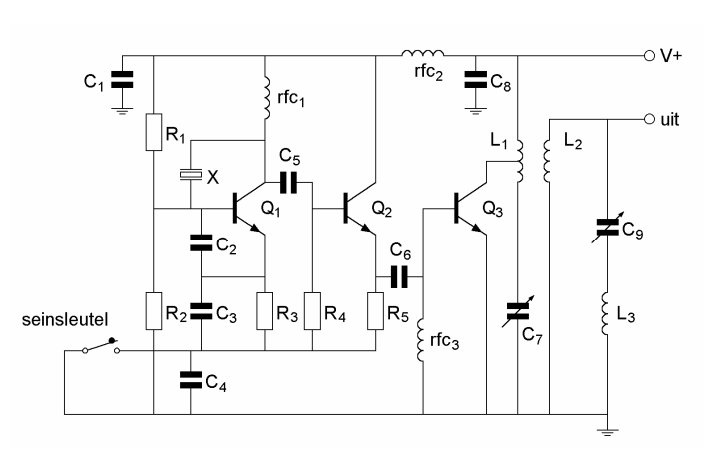

Vraag 5

R1 en R2:

	zorgen voor de tegenkoppeling van Q1
	dienen voor het dempen van het kwartskristal
	voorkomen sleutelklikken en chirps
	zorgen voor de werkpuntinstelling van Q1
