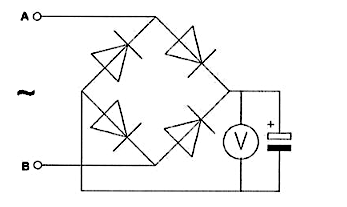

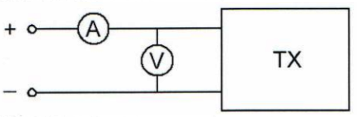

Meten en meetinstrumenten (10 vragen). Vraag 1 Over een meter worden vaak 2 siliciumdiodes tegengesteld parallel geschakeld. Dit wordt gedaan om: de meter te beveiligen tegen overspanning de meter geschikt te maken voor het meten van gelijkspanning de karakteristiek van de meter te verbeteren de meter geschikt te maken voor het meten van wisselspanning Vraag 2 Een wisselstroom met een frequentie van 14 MHz in een draad van een open voedingslijn kan gemeten worden met een: in de draad opgenomen koolweerstand van 1 Ω en hierover een draaispoelmeter dipmeter in de draad opgenomen koolweerstand van 1 Ω en hierover een draaispoelmeter in serie met een diode staandegolfmeter Vraag 3 Een voor gelijkspanning geijkte draaispoelmeter wordt via een diodebrug aangesloten op een sinusvormige wisselspanning van 1 kHz. De meter wijst van de spanning tussen A en B aan: de momentele waarde de gemiddelde waarde de effectieve waarde de maximale waarde Vraag 4 Om het opgenomen vermogen van de zender zo nauwkeurig mogelijk te meten, dient de weerstand van de respectievelijke meetinstrumenten te zijn: A-meter laag; V-meter laag A-meter hoog; V-meter hoog A-meter laag; V-meter hoog A-meter hoog; V-meter laag Vraag 5 Een zendereindtrap is afgesloten met een belastingsweerstand. Het afgegeven hoogfrequentvermogen wordt bepaald door vermenigvuldiging van de waarden aangewezen door de meters: 1 en 4 2 en 3 3 en 4 1 en 2
