Versterkerschakelingen (10 vragen).

Vraag 1

In een in klasse A ingestelde LF-pentode-versterker geldt:

stelling 1: het schermrooster is positief ten opzichte van de kathode
stelling 2: het vangrooster is positief ten opzichte van de kathode

Wat is juist:

	beide stellingen
	geen van beide stellingen
	alleen stelling 1
	alleen stelling 2

Vraag 2

Voor een PNP-transistor in klasse A geldt:

	de collectorspanning is ten opzichte van de emitter positief
	de basisspanning is ten opzichte van de emitter positief
	de basisspanning is ten opzichte van de collector negatief
	de collectorspanning is ten opzichte van de emitter negatief

Vraag 3

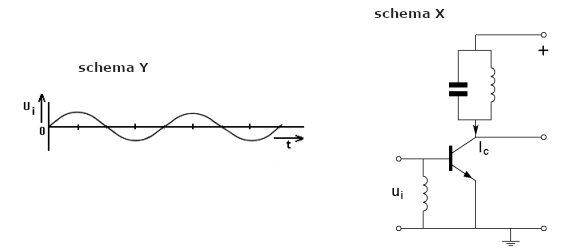

De hoogfrequent-versterkertrap (schema X) is ingesteld in klasse C.
De ingangsspanning U_i. verloopt volgens schema Y.

PE1HVH - image bij vraagnr 3

De collectorstroom I_c verloopt zoals in:

Vraag 4

Op de ingang van een frequentievermenigvuldiger met één transistor wordt het sinusvormig signaal aangebracht.
PE1HVH - image bij vraagnr 4

De collectorstroom heeft de volgende vorm:

Vraag 5

Indien een transistor wordt gebruikt als frequentievermenigvuldiger zal deze bij voorkeur worden ingesteld in:

	klasse A/B
	klasse A
	klasse B
	klasse C
