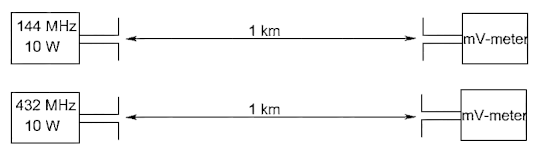

Antennes, transmissielijnen en voortplating van electromagnetische golven (10 vragen). Vraag 1 De antennes zijn opgesteld in de vrije ruimte. Met deze opstelling wordt de propagatieverzwakking op 432 MHz vergeleken met die op 144 MHz. De zend- en ontvangantennes zijn verticale halvegolfdipolen voor de aangegeven frequenties. De door de ontvangantenne afgegeven spanning is op 432 MHz ten opzichte van 144 MHz: 3 maal zo groot 1/3 gelijk 6 maal zo groot Vraag 2 Tussen de antennes van een mobiele zender en een vaste ontvanger bestaat vrij zicht. Er treden geen reflecties op. Als de afstand van de zender tot de ontvanger wordt verdubbeld dan zal de afgegeven spanning van de ontvangantenne: gelijk blijven zolang de zender in zicht is verminderen tot een kwart van zijn vorige waarde verminderen tot de helft van zijn vorige waarde variëren op een onvoorspelbare wijze Vraag 3 Het door de antenne effectief uitgestraald vermogen (erp) is: 1 W erp 1000 W erp 10 W erp 0,1 W erp Vraag 4 De demping tussen twee verticale halvegolfdipolen wordt gemeten op een bepaalde frequentie. De antennes zijn opgesteld in de vrije ruimte. Als de frequentie wordt verdubbeld en de afmetingen van de halvegolfdipolen hierop worden aangepast, dan zal de demping: 6 dB toenemen 3 dB toenemen gelijk blijven 3 dB afnemen Vraag 5 De demping bij vrije-ruimtepropagatie tussen twee rondstralende antennes wordt gemeten. Als de onderlinge afstand wordt verdubbeld dan zal de demping: toenemen met 3 dB toenemen met 2 dB gelijk blijven toenemen met 6 dB
