3.1 Combinatie van componenten (10 vragen).

Vraag 1

In een hoogfrequentkring wordt een vaste condensator van 80 pF in serie geschakeld met een variabele condensator.
De capaciteit van de variabele condensator kan worden ingesteld tussen 20 en 80 pF.

De kring ziet een capaciteitsvariatie van:

	100 tot 180 pF
	20 tot 80 pF
	4 tot 40 pF
	16 tot 40 p

Vraag 2

Voor elk van de (ideaal veronderstelde) condensatoren is de maximaal toelaatbare spanning 80 volt.

Wat is de hoogste waarde van de gelijkspanning die op deze schakeling mag worden aangesloten?

PE1HVH - image bij vraagnr 2

	120 V
	40 V
	160 V
	80 V

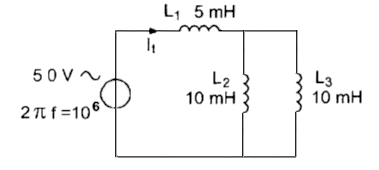

Vraag 3

L₁ , L₂ en L₃ zijn niet gekoppeld.

I_t is:

PE1HVH - image bij vraagnr 3

	5 mA
	1 mA
	50 mA
	10 mA

Vraag 4

Een gloeilamp van 12 volt en 200 mA wordt met behulp van een voorschakelweerstand aangesloten op een spanning van 24 volt.

De juiste waarde van de voorschakelweerstand is:

	24 Ω
	36 Ω
	60 Ω
	12 Ω

Vraag 5

Een waarde van 340 pF, gemeten tussen de aansluitklemmen, wordt bereikt met:

PE1HVH - image bij vraagnr 5

	beide schakelingen
	schakeling 1
	schakeling 2
	géén van de schakelingen
